Como funciona

Do download à van, sem saber CAD

Você escolhe e monta. O corte é feito por uma máquina. Este é o processo completo, com o que você precisa pedir e comprar em cada etapa.

  1. 01

    Você escolhe o projeto para a sua van

    Filtra por modelo e zona, confere as medidas na ficha e paga online. Sem conta prévia: com o seu e-mail criamos o seu acesso.

    • Confira as medidas da sua van com a ficha técnica; os modelos variam por ano.
    • Se a sua van não está na lista, os acessórios universais servem mesmo assim.
  2. 02

    Você baixa o pacote

    Você recebe um e-mail com os downloads: DXF e SVG com camadas por operação, STEP, manual em PDF, lista de materiais e ficha técnica. Até 5 downloads por arquivo, sempre pela sua conta.

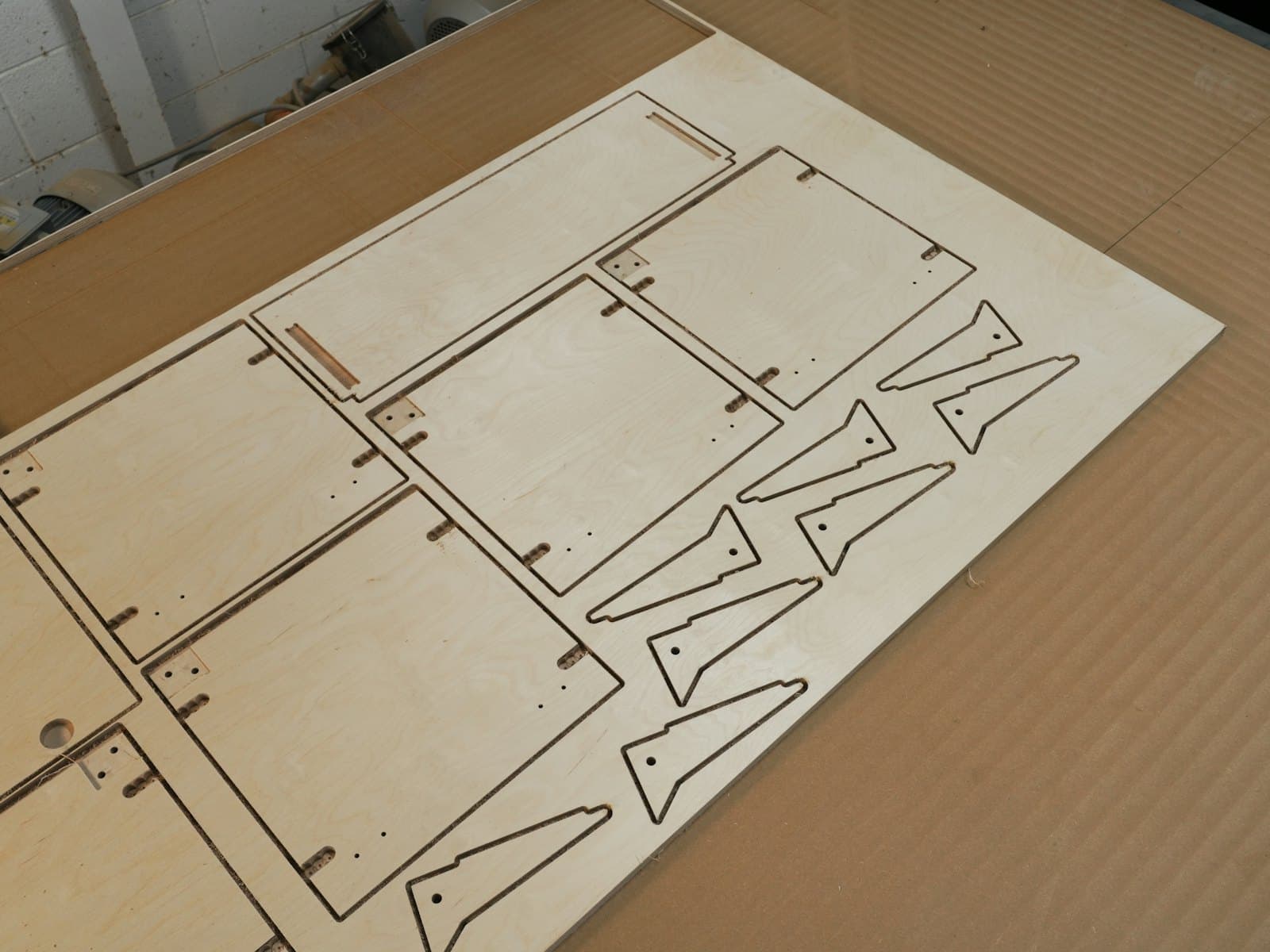

    Chapa cortada em CNC com as peças no nesting
  3. 03

    Você compra o material

    Compensado de guatambu na espessura que a ficha indica. A lista de materiais diz quantas chapas e quais ferragens, para comprar tudo de uma vez.

    • Peça chapas de 2440 × 1220 mm; se a oficina tem mesa de 2 m, use a versão dividida do nesting.
    • Meça a espessura real da chapa com paquímetro: o encaixe se ajusta a isso.

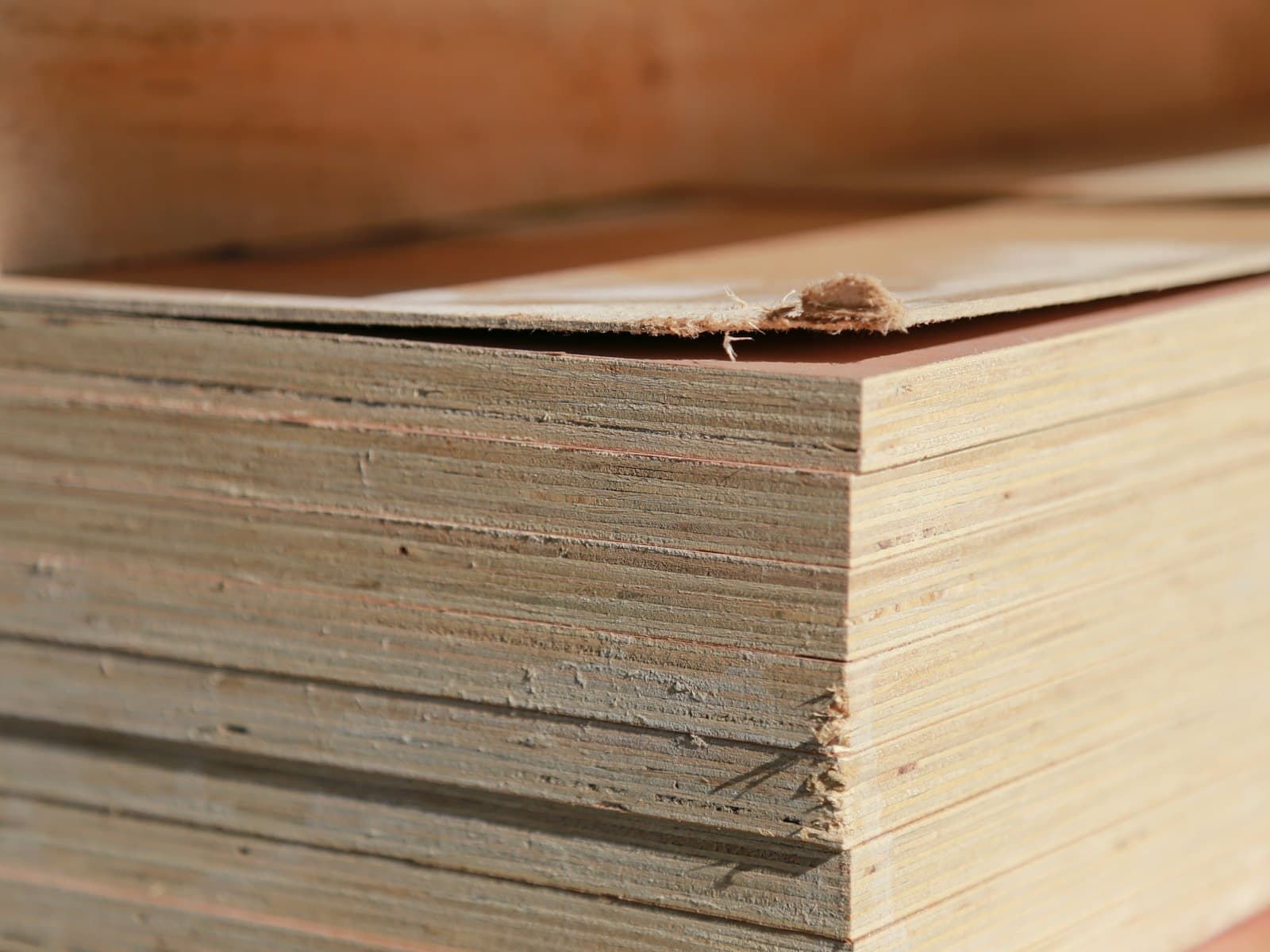

    Chapas de compensado empilhadas
  4. 04

    Você corta em uma oficina com CNC

    Leve o DXF e a chapa a qualquer oficina com router CNC, ou corte na sua máquina. Você paga por hora de máquina; uma chapa costuma levar entre 40 e 90 minutos.

    • Peça uma peça de teste do encaixe antes de cortar tudo.
    • Fresa reta de 6 mm, 2 cortes, em todos os projetos.

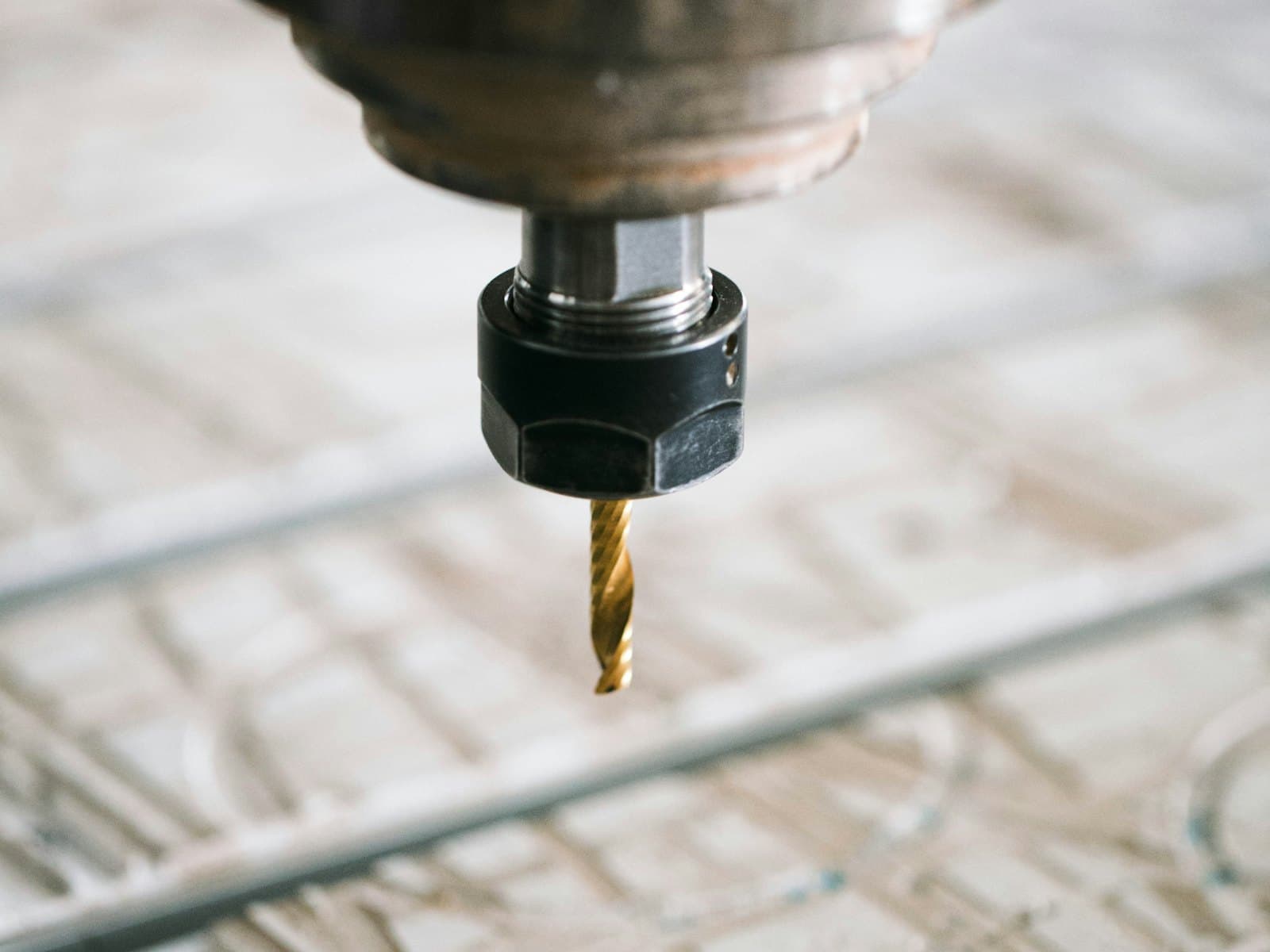

    Fresa de uma router CNC cortando uma chapa
  5. 05

    Você monta com o manual

    O PDF mostra a ordem de montagem com vistas explodidas. Os encaixes são de pressão; as poucas ferragens estão na lista. O tempo estimado está em cada ficha.

    Mãos montando ripas de madeira

Para a oficina

O que pedir à oficina com CNC

Copie esta lista para a oficina; está na mesma ordem em que eles vão perguntar.

  1. 01Arquivo DXF com camadas separadas: CORTE (passante), CAJEADO (rebaixo, profundidade indicada) e PERFORACION (furos).
  2. 02Chapa de compensado de 2440 × 1220 mm, espessura conforme a ficha; conferir a espessura real com paquímetro.
  3. 03Fresa reta de 6 mm de dois cortes; compensação de ferramenta já aplicada no arquivo.
  4. 04Cortar primeiro a peça de teste (camada PRUEBA) e conferir o encaixe antes de continuar.
  5. 05Deixar abas (tabs) de 8 × 1,5 mm nas peças pequenas para que não se movam.
  6. 06Respeitar a orientação do veio indicada no nesting.
